产品：单托辊皮带秤

类型：皮带秤、电子皮带秤、单托辊皮带秤、双托辊皮带秤、或多托辊皮带秤

一、该类电子皮带秤性能特点

▼电子皮带秤无运动部件，维护量少。

▼电子皮带秤秤体不变形，计量稳定，精度高。

▼电子皮带秤坚固的称重架桥，耐冲击，特别适合恶劣环境下工作。

▼电子皮带秤采用密封轴承支架，力传递精确稳定，零点恢复快。

▼电子皮带秤多种标定方法，多种输出接口可满足多种控制要求及远程通讯控制要求。

单托辊皮带秤二、该类电子皮带秤的系统组成：

1.皮带秤型称重桥架

2称重传感器，

3.60-12C型速度传感器

4.测速滚筒

5.电脑积算仪(亦称为显示控制器、仪表，)

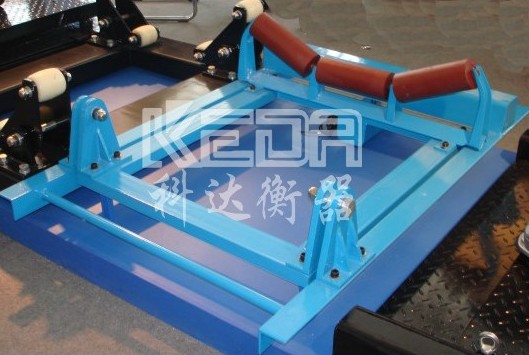

（一）皮带秤称重桥架
科达衡器称重桥架在单杠杆上装有两组托辊，外侧支承采用无磨擦耳轴支点，采用一只拉式传感器中间支承，。这种封闭装置可以防震、防潮、防腐冀防止物料堆积，因而在恶劣的环境中不发生使用刀口装置和轴承装置带来的问题。
皮带秤称重桥架的主梁采用矩形钢管，整个称重桥架具有足够高的钢性、较小的自重，外表积灰面积达到最低、有效利用称重传感器的量程，有利于提高皮带秤的零点鉴别力。无运动和易损件。为了保证整个系统的稳定性，高精度电阻应变片式传感器安装于受拉部分，抗侧向力，减少非线性误差。对于比重较轻物料的测量可采用配重称架。

（二）测速传感器
测速传感器安装在尾部滚筒，测速滚筒或测速滚轮上，测速滚筒/滚轮安装在回程皮带的上表面，消除了皮带打滑造成的影响。该测速传感器为数字式无炭刷脉冲发生器，皮带运行时，速度传感器发出一系列速度脉冲，每一个脉冲代表皮带行程的一个单位长度，脉冲频率和皮带速度成正比。
外壳材质为铸铝，能适应于露天工作环境交流脉冲发生器不需要调整或更换炭刷，高精度应变片式传感器安装于受拉部位，以减少非线性误差，保证整个系统的稳定性，其维护量极小。两只横梁上吊有四只拉式称重传感器对称重桥架提供支撑，称重桥架为单元组件结构，可方便迅速的进行现场安装，只需八只螺栓安装固定。

（三）称重传感器
科达衡器生产的ICS-14，ICS-17，ICS-20系列电子皮带秤均采用拉式电子应变式称重传感器。主要技术指标如下：
◇ 外壳：“S”型密封保护
◇ 非线性：<0.03%FS
◇ 非重复性：<0.01%FS
◇ 蠕变：<0.02%FS
◇ 零点输出：±1%
◇ 在最大流量下，传感器弹性体施力点位移不大于0.2mm
◇ 温度灵敏度：间隔：0.0008%FS/oF
零点：0.0015%FS/oF
◇ 滞后误差：0.02％
◇ 灵敏度误差：±0．1％
◇ 过载能力：传感器容量的150％
称重桥架装有的称重传感器检皮带上物料重量，送入数字转换，转换器将传感器模拟星转换为字量，送入积算器Z测速传感器将带输送机的速度信号也送入积算器；积算器把接收到的速度信号及量信号进行处理，得到物料的累计量及瞬时流量

（四）积算器，是在以往数千台电子皮带秤实际使用经验的基础上开发设计的最新型仪表，主要特点为：智能型、人机对话型式，中文显示各种信息，所有操作均可在仪表的提示下完成，操作、校准特别方便。独有宽电压设计，抗干扰能力强。
该仪表除具有自动零点校准、自动零点跟踪、自动间隔校准、故障自诊断、高低限报警、打印、通讯等功能外，又增加了线性补偿，可编程模拟输出，可编程数字输入/输出，多层次口令保护、多路输入/输出、多种通讯协议（可选）等功能。A/D转换器16位，仪表精度0.01%。
积算器特点：
1. 电路设计：以微机为基础的电路设计，CPU采用8位，16位A/D转换；
2. 数据储存，CMOSRAM，电池保存数据可达10年；
3. 相对湿度：95%无凝结；
4. 显    示：中文、液晶显示屏；
5. 电    源：宽电压设计开关电源110V～260VAC稳定运行, 50/60Hz；
6. 精    度：-40度到+50度间的误差在称重传感器量程的0.044%以内；
-10度到+50度间的误差在称重传感器量程的0.022%以内；
7. 线性度：净重从0%到满载的105%，误差低于0.01%；
8. 输    入：重量：来自称重传感器的毫伏信号；
速度：来自测速传感器的脉冲信号；
9. 输    出：为称重传感器提供激励电压
测速传感器：提供24VDC
远程脉冲输出：正比于累计量
模拟输出：正比于流量的0—20mA或4—20mA电流输出（可选）
10.通讯接口： RS-232/485（可选）

皮带秤仪表：XR2001/2011/2012/(MT)2101/3011/6001（可替代原型号电脑积算器201、301）

数字转换作为10－14型称重桥架与MT2301积算器的联系纽带，为称重传感提供激励并将称重传感器输出的拟信号转换为实际的数字信号，稳定的数字输出提供了非常高的温度稳定性并且因为称重传感器输出信号是数字信号，线损实际上已被消除，而且维持了信号的完整性。
数字转换器无需周期性调整和标定，不需维护，外壳采用钢制，防水、防尘，符合NEMA4标准。
注：当秤架与仪表的距离小于600米时，可以不用MT230lD数字转换器，只选用MT2201型仪表。

三、电子皮带秤工作原理：

电子皮带秤称重桥架安装于输送机架上，当物料经过时，计量托辊检测到皮带机上的物料重量通过杠杆作用于称重传感器，产生一个正比于皮带载荷的电压信号。速度传感器直接连在大直径测速滚筒上，提供一系列脉冲，每个脉冲表示一个皮带运动单元，脉冲的频率正比于皮带速度。称重仪表从称重传感器和速度传感器接收信号，通过积分运算得出一个瞬时流量值和累积重量值，并分别显示出来。

四、单托辊电子皮带秤的技术参数（部分）

1、单托辊电子皮带秤皮带宽度:

通常生产宽度为500～1400mm,如有特殊要求, 300～500mm,1400～2400mm都能生产。

2、单托辊电子皮带秤皮带速度:

通常速度0.8～4.0m/s,不在此范围内也可设计生产。

3、单托辊电子皮带秤电源:

电源电压：187～242VAC；频率：50±1Hz；功率不大于50W。

4、单托辊电子皮带秤工作环境温度:

秤架部分:-20～50℃,仪表部分:-10～50℃。

5、单托辊电子皮带秤皮带输送机倾角:

皮带秤架适合安装倾角最好不大于18°,角度越小对称量准确度越有利,特别是ST4,最好不要超过6°。

6、单托辊电子皮带秤槽形角:
